| 产品特性：可靠性高 | 是否进口：否 | 产地：西安 |
| 加工定制：是 | 品牌：XABOCH/博纯仪器 | 型号：PUE-6000 |
| 类型：颗粒物在线监测 | 测量范围：范围可选 | 测量精度：0.1 |
| 功率：3000w | 尺寸：1900*750*650mm | 重量：150kg |
| 适用范围：环保在线监测 |

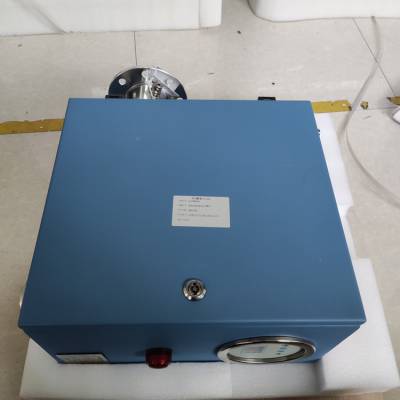

辽宁地区烟气***改造抽取式前散射粉尘仪更换
我们首先介绍一个名词——气溶胶。气溶胶就是液态或固态微粒在空气中的悬浮体系。雾、烟、霾、轻雾(霭)、微尘和烟雾等,都是天然的或人为的原因造成的大气气溶胶。它们能作为水滴和冰晶的凝结核（见大气凝结核、大气冰核）、太阳辐射的吸收体和散射体,并参与各种化学循环,是大气的重要组成部分。?激光光散射粉尘仪通过采气泵将待测气溶胶吸入检测舱，待测气溶胶在分支处分流成为两部分，一部分经过一个高效过滤器后被过滤为干净的空气，作为保护鞘气来保护传感器室的元器件不受待测气体污染。另一部分气溶胶,作为待测样品直接进入传感器室。?传感器室中，主要元器件为激光二极管、透镜组和光电检测器。检测时，首先由激光二极管发出的激光，通过透镜组形成一个薄层面光源。薄层光照射在流经传感器室的待测气溶胶时，会产生散射，通过光电探测器来检测光的散射光强。光电探测器受光照之后产生电信号,正比于气溶胶的质量浓度。然后乘以电压校准系数,这个系数通过测定特定浓度的气溶胶来得到。
系统原理及构成
TL-PMM180由四大部分组成，即采样及回送单元、等速跟踪及控制单元（辅选）、加热及温度控制单元、测量及信号处理单元。
采样及回送单元主要完成被测气体采样、被测气体回送过程；等速跟踪及控制单元由一个一体化的皮托管、一个孔板流量传感器及相应的压差传感器及处理电路组成，通过一体化的皮托管测量被测粒子两相流的流速、通过孔板测量采样气体的流速、通过压缩空气控制气泵的抽力改变采样的流量从而达到跟踪采样两相流流速的目的；测量及信号处理单元由激光器、测量腔体、光电转换器、反吹及气幕装置、校准装置组成，通过测量粒子的前向散射光，将粒子的浓度转化成电信号，再经过调理转换后输出。
图3-1为测量原理图，激光器发出的激光经过准直后由一个分光装置分出微量参考光，主光束穿过测量室与烟尘粒子相遇后产生前向散射光，散射光由透镜接收再通过信号光纤转变成与烟尘粒子浓度成正比的烟尘信号输出得到烟尘粒子的浓度值。测量状态参考光被斩光电磁铁遮挡，在零点校准状态干净的反吹空气由反吹口进入测量室，参考光依然被斩光电磁铁遮挡，气室中没有烟尘粒子，透镜接收的极少量背景光通过调零被自动冲销掉，实现仪器的自动校零。在满点校准状态反吹气充入气室，斩光电磁铁吸合后参考光经过光纤被引入到透镜作为满量程的校准信号。
图3-1 测量原理图
图3-2为流路及控制原理图。烟气通过取样管加热后进入加热测量气室，由射流泵产生抽吸力将烟气回送到取样点；采样量通过流量控制阀调节压缩空气的气量实现；通过皮托管由动压测量单元将动压转换成流速信号，通过取压管将变径管的压差送到流量测量单元转换成采样流量信号和采样流速，根据皮托管所测流速与采样流速的差控制压缩气的流量，实现对采样流速的控制，达到采样流速跟踪烟气流速的目的。
